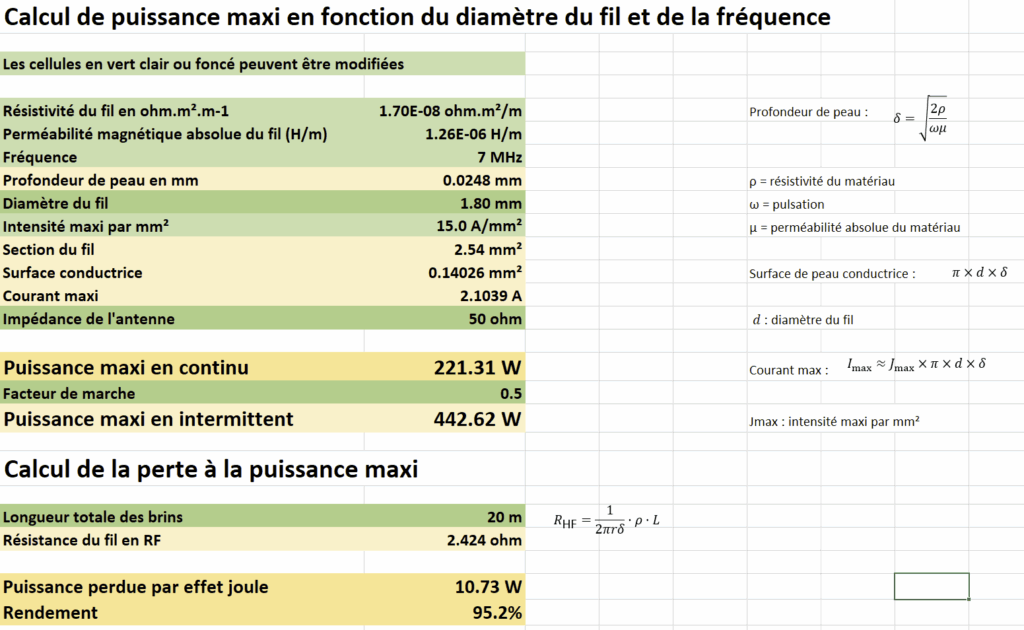

Voici une feuille de calcul que j’ai réalisée pour calculer approximativement la puissance électrique radiofréquence maximum dans les fils d’une antenne filaire simple (dipôle par exemple), ainsi que le rendement lié aux pertes ohmiques dans le fil.
Si les formules semblent fonctionner correctement pour l’aluminium et le cuivre, elles ne semblent pas donner des résultats corrects pour l’acier par exemple, dont la perméabilité magnétique absolue est beaucoup plus importante.
Cette feuille de calcul permet de se faire une idée du diamètre de fil nécessaire pour telle ou telle puissance, ainsi que les pertes engendrée, en fonction de la fréquence et de la longueur des brins de l’antenne.
Les valeurs par défaut indiquent que pour une antenne de type dipôle taillée pour 7 MHz avec des fils de cuivre de diamètre 1.8mm (2.5 mm²) et d’une longueur totale de 20 mètres, la puissance électrique maximum à l’entrée de l’antenne est d’environ 220 Watts, dont environ 5% perdus par effet Joule dans le fil (perte ohmique), soit environ 11 Watts.
