La radio s’immisce sans complexes dans le monde de l’informatique depuis de nombreuses années, en particulier chez les amateurs avec l’utilisation du réseau Internet pour relayer les transmissions hertziennes.
Certains se découvriront naturellement un intérêt pour les technologies réseaux et en particulier pour le protocole de transport IP qui permet les communications à travers Internet. Dans le cadre de la découverte et de l’apprentissage de ces technologies, un outil se démarque des autres depuis une bonne quinzaine d’années, il s’agit du routeur ou plutôt de la gamme de routeurs Mikrotik, considéré à juste titre comme le couteau suisse du routage IP. Je tenais à en parler ici parce qu’il peut permettre à moindre coût d’étudier le fonctionnement des diverses couches composant un réseau, depuis la couche de liaison niveau 2 (y compris les VLAN, VXLAN et QinQ), jusqu’aux couches 3 (IP) et 4 (UDP, TCP…) en passant par la couche 2.5, MPLS, les tunnels, les VPN et IPSEC, la qualité de service (DSCP, TOS…) pour ceux qui voudraient rentrer dans les arcanes du routage de type opérateur, sans oublier les divers protocoles de routage IP : RIP, OSPF, BGP pour ne citer que ces trois principaux.
Cet outil est remarquable pour deux principales raisons : premièrement son coût. Des modèles entrés de gamme à quelques dizaines d’euros, largement assez puissants pour la plupart des utilisations amateur, permettront de compléter voir de remplacer une box opérateur, ou de réaliser de petits réseaux éventuellement multi routeurs à des fins de formation ou réalisation de projets nécessitant des fonctionnalités IP.
Il est remarquable aussi parce qu’il donne accès à de très nombreux paramètres, qui permettront de découvrir dans le détail le fonctionnement de la plupart des technologies IP en descendant jusque dans leurs arcanes. En particulier au niveau de son firewall.
A noter, il est aussi utilisable dans un environnement virtuel comme GNS3 pour un cout pratiquement nul. Il est effectivement possible de faire tourner ce routeur dans des machines virtuelles sur PC (sous Virtual Box, QEMU ou VMWare par exemple). Une licence de base gratuite, avec des débits réduits mais suffisants pour réaliser des tests, permettra d’installer autant de routeurs Mikrotik que l’on veut sous GNS3.

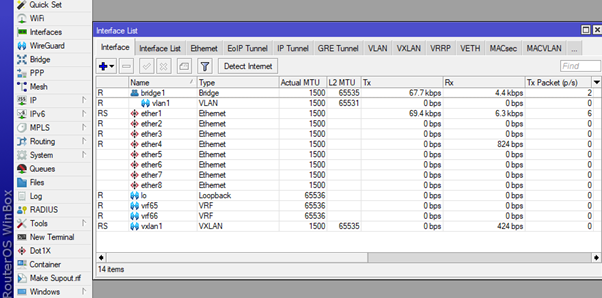

Enfin le logiciel Winbox, très rapide et léger, permet d’avoir accès à pratiquement tous les réglages, sans avoir besoin de passer par une ligne de commande en mode texte, même si celle-ci est également disponible pour une utilisation pro.
Au-delà de cette présentation rapide, voici un document PDF sous forme de diagramme permettant de comprendre dans le détail le cheminement des paquets de données dans un routeur IP Mikrotik équipé de la dernière version de son système, Router OS 7.
Les routeurs IP fonctionnant tous sur un schéma similaire, ce document sera utile dans le cadre d’une formation y compris pour appréhender d’autres marques de matériel ou pour comprendre la couche réseau Linux, sur laquelle est basée Router OS 7.
NB : Je peux fournir ce document imprimé au format A2 ou A1.
